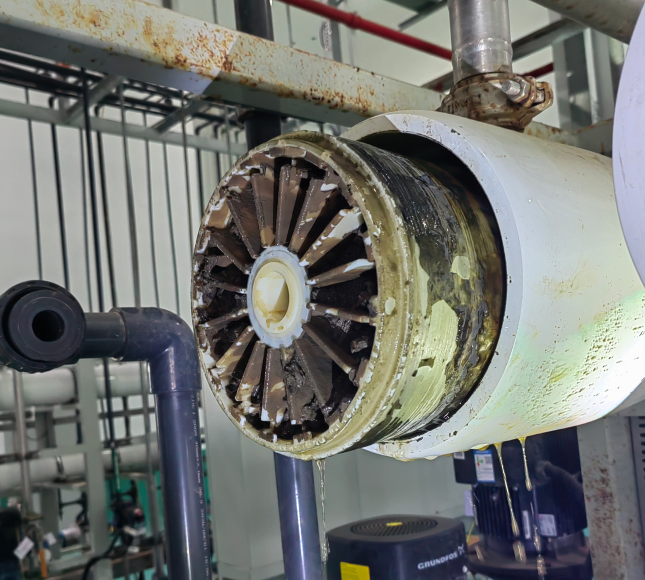

由于前段时间中水车间双膜系统发生严重生物污染，反渗透膜长满了生物菌。

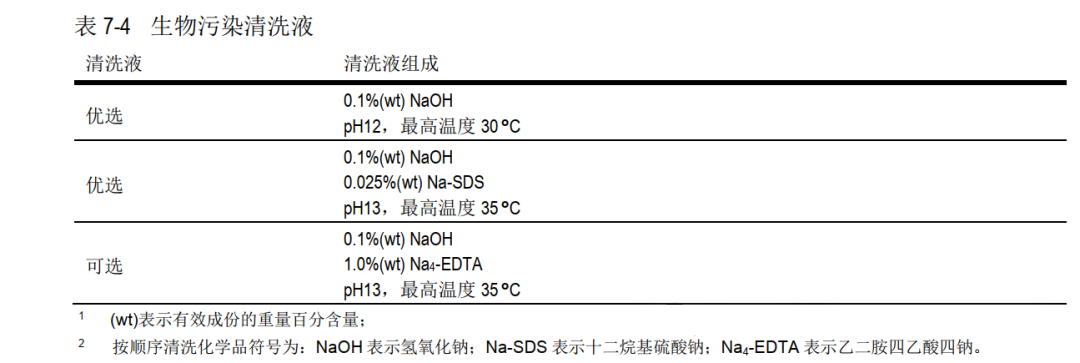

把膜拆下来按陶氏手册提供的方案进行离线清洗后回装运行。

为了扼制微生物再次污染反渗透膜，除了加非氧杀菌剂外，还在超滤进水池加次氯酸钠，投加量通过烧杯实验确定，控制超滤产水余氯尽量低于0.1mg/L。由于水质变化问题，很难控制精准，一般在0.1-0.5mg/L波动。

为了防止膜被余氯氧化，现场就开始加大亚硫酸氢钠投加量，控制进膜ORP<50-100mv。

但又出现了新问题：加亚硫酸氢钠后膜压差上涨明显，不加反而降下去了，压差平稳。是加还是不加呢，现场技术员小王左右为难。

以下是我和小王对话讨论过程

小王：“是亚硫酸氢钠加多了导致硫酸根增加较多，压差变大？”

我：“不会吧，你才加多少，我大致算了撑死10-15ppm”

小王：“那是怎么回事？”

我：“你们上次离线清洗彻底吗？”

小王：“生产压力大，只清洗了8个小时吧，但看起来可以，压差下去了不少”

我：“膜低压进水泵到高压泵这段管路清洗了吗？还有反渗透进水池清理过吗？杀过菌吗？加药箱特别是阻垢剂加药清洗过吗？杀过菌吗”

小王： “这些倒没有，搞忘记了，也没得时间”

我：“我大概明白了。因为杀菌不彻底留有死角，加上你的膜有可能没有彻底清洗干净，一旦进水运行生物菌卷土重来。有余氯进入膜就会压制这些生物菌，使其活性差，甚至杀死，无法成势，膜压差就平稳可控。但一旦加还原剂就会除掉这些余氯杀手，生物菌失去了天敌大肆生长，堵膜，压差就起来了”。

小王：“那怎么办”

我：“彻底消杀，不留死角，膜要清洗干净，要加杀菌剂洗。这个时间比较长，不是一两天就搞好的，要系统性消杀。”

最后说一下亚硫酸氢钠投加问题

有些人认为反渗透进水ORP要控制得低低的，觉得越低越好，造成亚硫酸氢钠过量投加。如此会产生什么后果呢？

一是容易滋生厌氧菌，特别是硫酸盐还原细菌的生长繁殖。过量投加会彻底消耗掉水中的溶氧，创造绝佳的厌氧环境，同时提供充足的硫酸根，硫酸盐还原细菌很容易滋生，在膜上形成粘附力极强的生物膜，很难洗。

二是这些厌氧微生物会产生硫化氢腐蚀管道、破坏膜结构。

如何通过ORP控制亚硫酸氢钠投加量，欢迎各位大神来电讨论。
