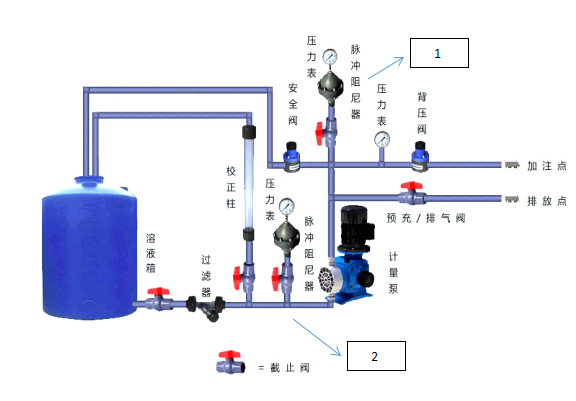

加药装置是以计量泵为主要投加设备、将溶药箱、搅拌器、液位计、安全阀、止回阀、压力表、过滤器、缓冲器、管路、阀门、底座、扶梯、自动监视系统、电力控制系统等按工艺流程需要组装在一个公共平台上，形成一个模块，即所谓的撬装式组合式单元。按需要将定量的药剂放入搅拌溶液箱内进行搅拌溶解，溶解完毕后再通过计量泵送至投加点的工作过程，加药量的大小可自由任意调节，以满足不同加药量的场所。

加药装置，采用的是机电一体化结构形式，从安装上可分为固定式和移动式（推车式），每种形式的加药装置均配有搅拌系统、加药系统和自动控制系统。几个固定式撬装可组合成一个整体，加上变频控制系统，可实现就地控制、远程自动控制、手动和自动相互转换加药。

加药装置具有结构紧凑，体积小、噪音低、工作平稳、安装简单、操作使用方便等优点。

加药过程可手动操作，也可通过PC机、磁翻板液位计、PH计、行程控制器、变频器等各种电器、仪表，使加药装置成为机电一体化产品、实现自动控制。

一、背压阀

背压阀的功能如下：

1、出口管道上的单向阀用于防止液体回流，背压阀用于保持泵出口有一恒定压力。

2、和脉冲阻尼器配合使用，减小水锤对系统的危害，减小流速波动的峰值，保护管路、弯头、接头不受压力波动的冲击。在泵的出水口由于重力或其它作用常会出现自流或虹吸现象，背压阀能消减由于虹吸产生的流量及压力的波动。

二、安全阀

计量泵出口不能憋压，当出现泵出口压力过高时，安全阀会打开，使得泵回流回溶液箱泄压，起到保护泵的作用。

三、阻尼器

计量泵是往复式泵，在泵的工作过程中，会形成一定的脉冲，对整个管路起到不好的作用，于是需要配套脉冲阻尼器来消除脉冲。

脉冲阻尼器工作原理：

在往复泵的排出冲程，脉冲阻尼器内气体被压缩，脉冲缓冲器内的液体量增加，这就把往复泵排出的一部分液体存入了脉冲阻尼器，消减了流量峰值；

在往复泵的吸入冲程，脉冲阻尼器内空气膨胀，脉冲阻尼器内液体流出，补充管路流量，增加管路流量谷值，从而减小了管路的流量脉动。
