对于制药行业来讲，制药用水系统工作之所以如此的重要，不仅仅是制药行业法规与产品质量的要求，更是科学和技术发展的必然，是人们对药品质量改进和风险控制规律认识的结果。

——《制药用水系统》

多效蒸馏水机的工作原理是让经充分预热的纯化水通过多级蒸发和冷凝，排除不凝性气体和杂质，从而获得高纯度的注射用水。

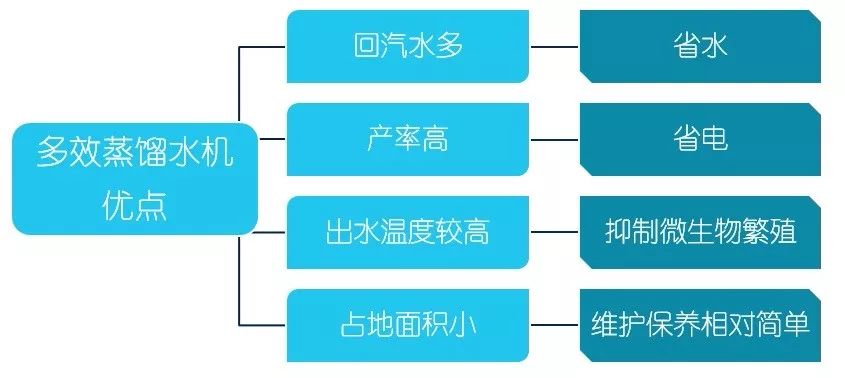

多效蒸馏水机属于塔式蒸馏水机在节能环保方面的升级产品，相比于塔式蒸馏水机，多效蒸馏水机提高了工业蒸汽与冷却水的利用率，极大地解决了设备产能与能耗的矛盾；同时，多效蒸馏水机出水温度较高，有利于注射用水微生物繁殖的抑制，设备占地面积小，维护保养相对简单，现已成为制药行业注射用水主要的生产设备。

多效蒸馏水机通常由多个蒸发换热器、分离装置、预热器、两个冷凝器、阀门、仪表和控制部分等组成。 由于在这个分段蒸发和冷凝过程当中，只有第一效蒸发器需要外部热源加热，经最后一效产生的纯蒸汽和各效产生的注射用水的冷凝是用外部冷却介质来冷却的，所以在能源节约方面效果非常明显。

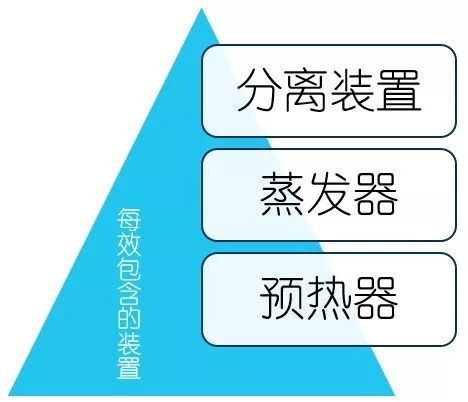

在多效蒸馏水机中，经过每效蒸发器产生的纯化了的蒸汽都是用于加热原水的纯蒸汽，纯蒸汽在加热蒸发原水后经过相变冷凝成为注射用水。常规多效蒸馏水机效数为3~8效，每效包括一个蒸发器，一个分离装置和一个预热器。

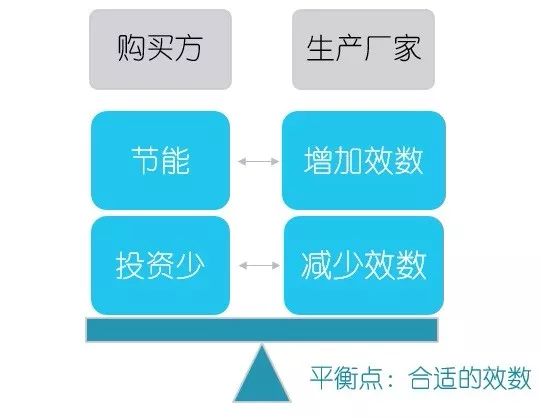

效数越多、节能效果越好，在注射用水产量一定的情况下，要使蒸汽和冷却水消耗量降低，就得增加效数，但这样会增加投资成本，出于这方面的考虑，要选择合适的效数，这需要药厂购买方与生产厂家共同进行确定。

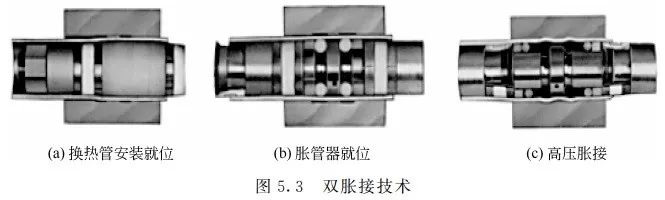

为防止系统发生交叉污染，多效蒸馏水机的第一效蒸发器、全部的预热器和冷凝器均需采用双端板管式设计。内管板与外管板均采用目前国际上最先进的双胀接技术 (如下图5.3所示)：

双胀接技术属于物理加工方法，通过胀管器将列管与管板进行连接固定，加工精度要求较高，可应用于工作压力不超过 10bar的洁净设备或系统中。因避免了焊接工艺，双胀接法能很好地杜绝换热器焊接所带来的化学晶变腐蚀，从而换热器发生泄露的风险极低，极大地延长了多效蒸馏水机的使用寿命。

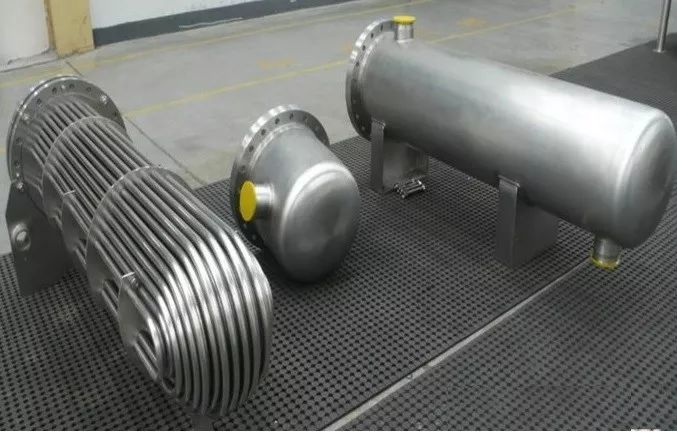

小编找了很久也没找到满意的列管图片，大家将就下图看一看吧。列管就是很多管子排列在一起，装在一个腔体内，使得管内的流体和管外的流体进行热交换。

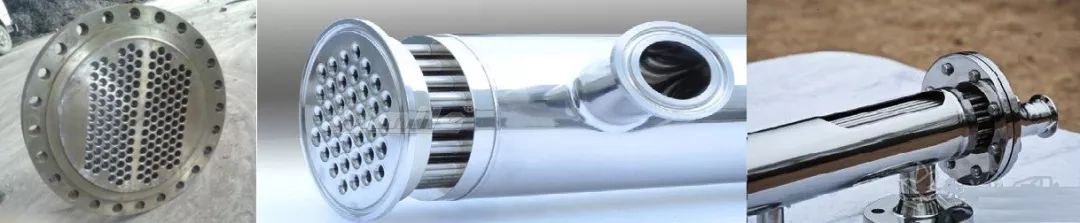

将上图那么多的列管固定起来，还需要一个装置——板管。每一根列管都需要和管板进行连接固定，并且需要防止泄露和腐蚀，因此就出现了双胀接技术。

小编总结：本期介绍了多效蒸馏水机的优点，每效的装置构成以及双端板管式设计及双胀接技术。
