水源为废水零排放系统一级反渗透浓水，前端配置化学软化、化学除硅、树脂软化、超滤及臭氧催化氧化等工艺，高压反渗透设计进水水质如下：

COD≤150mg/L，K+ 80mg/L，Na+ 5200mg/L，HCO3- 1200mg/L，NO3-200mg/L，Cl- 5130mg/L，SO42- 2900mg/L，SiO215mg/L。

反渗透设计产水量100t/h，设计回收率80%。反渗透膜采用杜邦XC70型号，该膜专门用于高盐废水，耐压等级8.3MPa。膜设计通量15.5LMH，配置174支膜，膜壳6芯装，19：10排列。

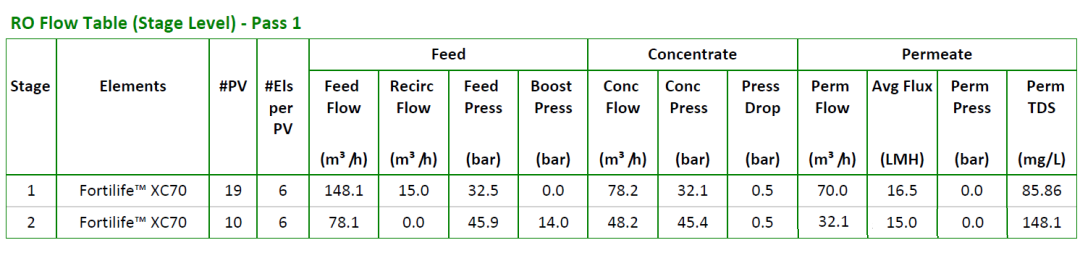

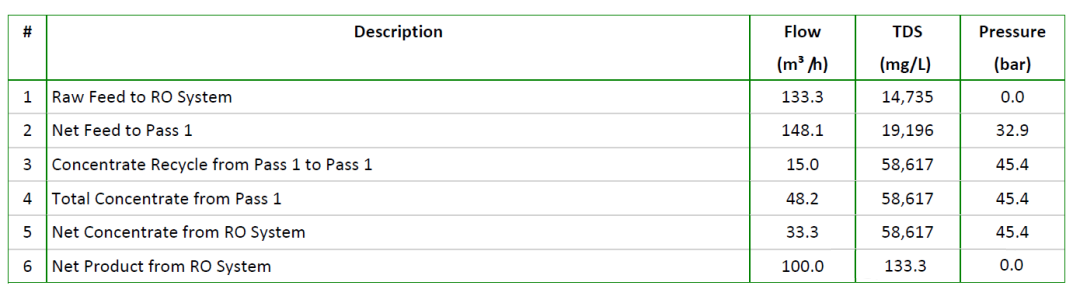

计算结果如下：

设计考虑：

（1）设段间增压均衡第一段膜和第二段膜的通量，分散反渗透膜污染；

（2）浓水回流量设计为10t/h，提高反渗透膜表面错流流速，并满足反渗透膜最低浓水量要求，浓水回流至高压泵入口。

设备选型：

（1）保安过滤器：Q=135t/h，碳钢衬塑材质，滤芯精度5μm，数量6支；

（2）高压泵：Q=148t/h，H=330m，SS2205材质，变频运行，高压泵流量需考虑浓水回流量；

（3）段间增压泵：Q=78t/h，H=140m，SS2205材质，入口压力3.0Mpa，变频运行；

（4）膜壳：一段膜壳采用FRP材质，压力等级为600psi，二段膜壳采用FRP材质，压力等级为1000psi。

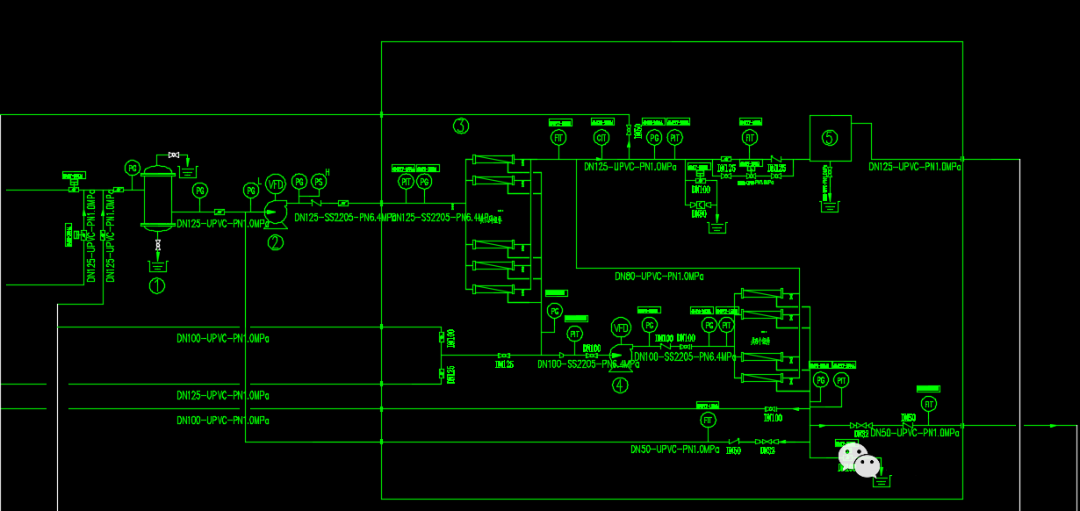

工艺流程如下：

运行能耗：装置运行功率合计=高压泵220kW+增压泵45kW=265kW·h

处理每吨水需要能耗为2.12kW·h
